海洋資材
漁港用防舷材

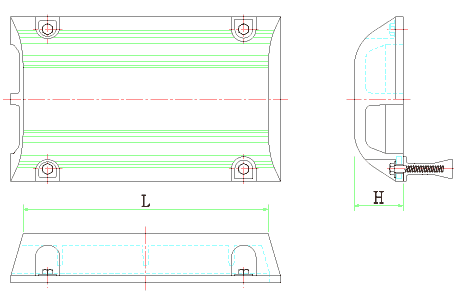

※図面をクリックすると大きく表示されます
特長
- 受衝面が広く、FRP船舶等にやさしい防舷材です。
- 吸収エネルギーが大きく、高さが低いため荷揚げ作業が容易です。

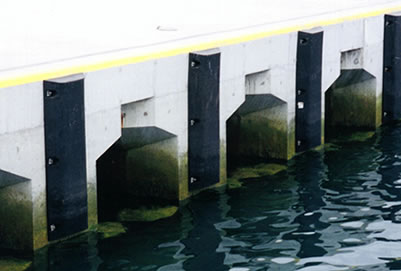

漁港型
性能
| 性能特性 | 高さ | 1m当りの吸収エネルギー | 1m当りの反力 |
|---|---|---|---|
| 100H | 2.70(kN･m) | 230(kN) | |
| 130H | 4.56(kN･m) | 285(kN) | |
| 150H | 6.07(kN･m) | 364(kN) | |
| 200H | 10.8(kN･m) | 485(kN) |
(性能公差±10％)
品種
| 名称 | 高さ | 長さ |
|---|---|---|
| 新大漁WS型 | 100H･130H･150H･200H | 2000Lまで任意 |
| VW型 | 130H･150H･200H | 2500Lまで任意 |
| V丸型 | 130H･150H･200H | 3500Lまで任意 |
(100mm単位)

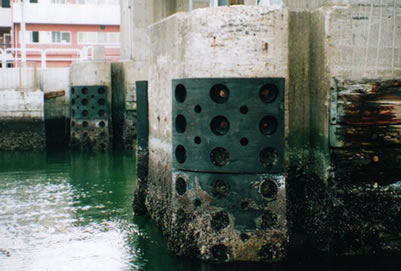

特殊型

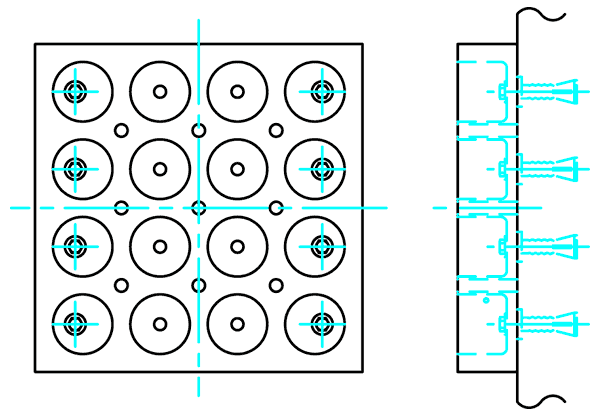

※図面をクリックすると大きく表示されます
性能
| 性能特性 | 高さ | 1m当りの吸収エネルギー | 1m当りの反力 |
|---|---|---|---|
| 100H | 4.56(kN･m) | 390(kN) | |
| 130H | 6.07(kN･m) | 471(kN) | |
| 150H | 10.8(kN･m) | 765(kN) | |
| 200H | 16.9(kN･m) | 765(kN) |
(性能公差±10％)
※ザブトン型の性能については別途お問い合わせください。
品種
| 名称 | 高さ | 長さ |
|---|---|---|
| 新大漁WK型 | 100H･130H･150H･200H | 2000Lまで任意 |
| ザブトン型 | 95H･150H･200H･300H | 定尺品 |
(100mm単位)
※特殊テーパー、カタログ等につきましては、最寄りの営業所までお問い合わせください。
海洋資材のより詳しい資料をご希望の方はこちらのフォームからご入力ください。郵送にてお送りいたします。
本製品の詳細情報をダウンロードご希望の方はこちらからダウンロードページへお進みください。
