ゴム止水板
ブラックシール®
特長
- 優れた変位性能
- 優れた耐久性
- 優れた水密性
- 豊富な品種

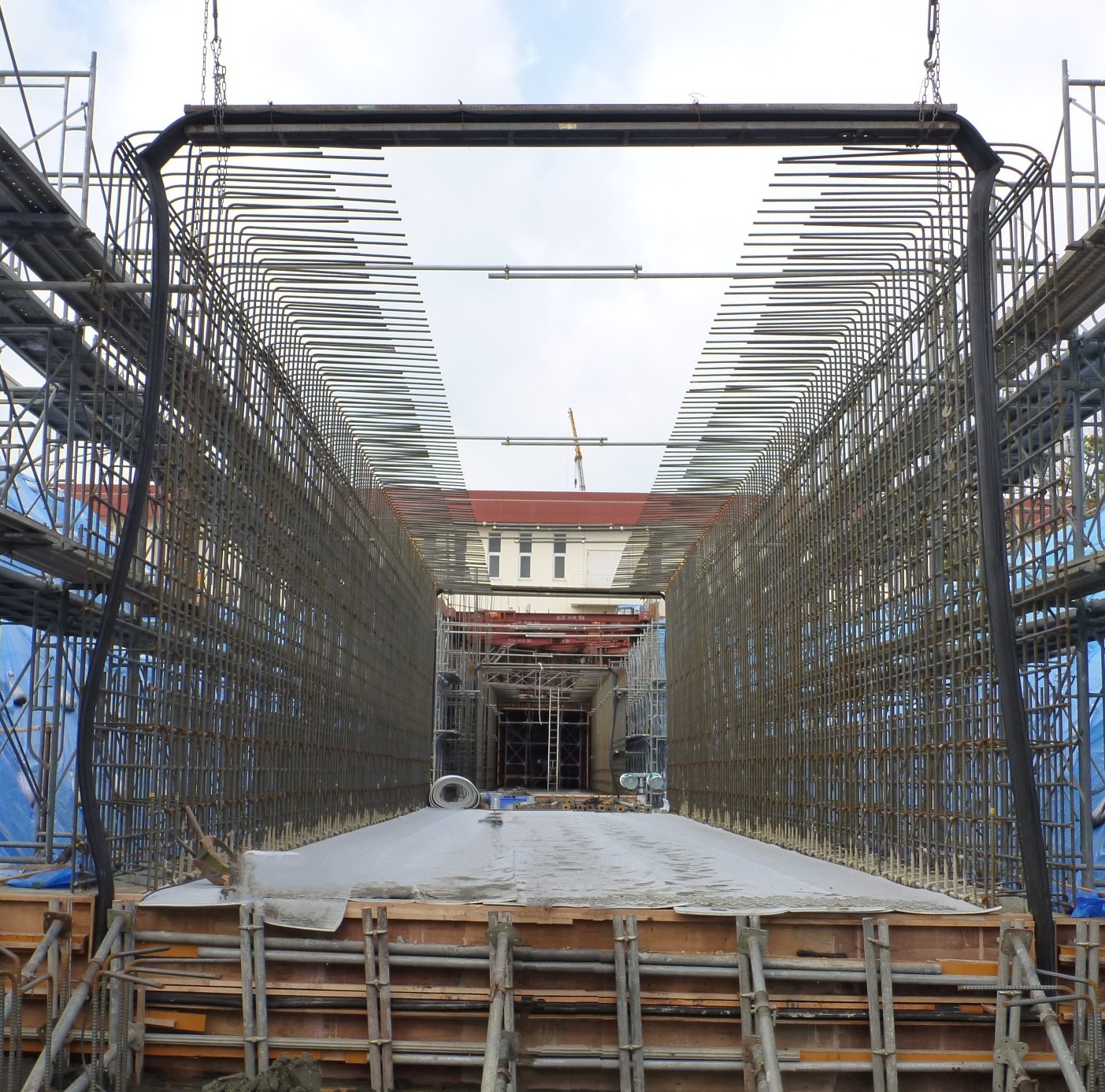

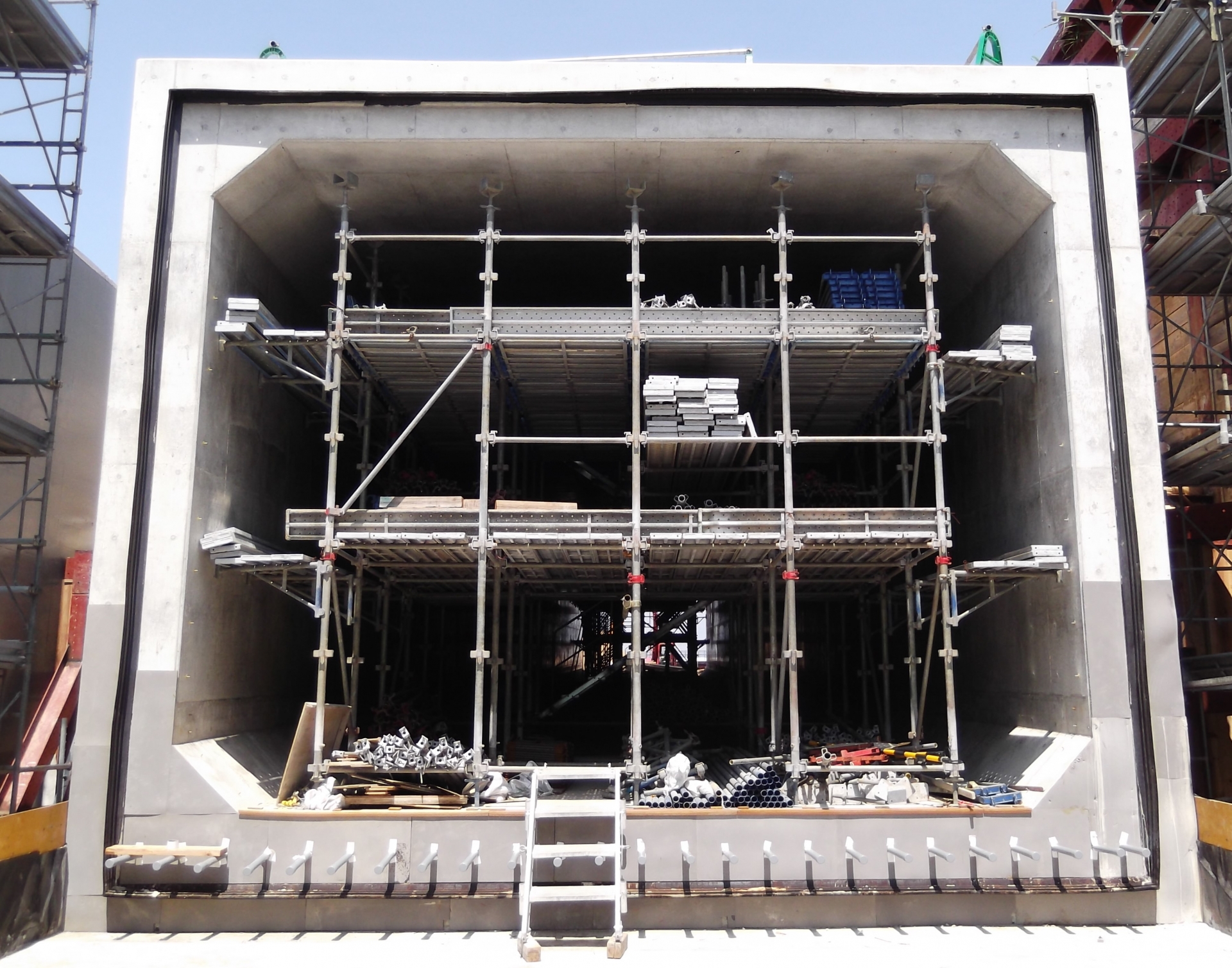

コンクリート構造物の目地部の伸縮、剪断等の変位を吸収し、漏水を防止します。ゴム製なので柔軟性、弾力性に優れ、変位に安全に追随できます。
品種
■耐震タイプ

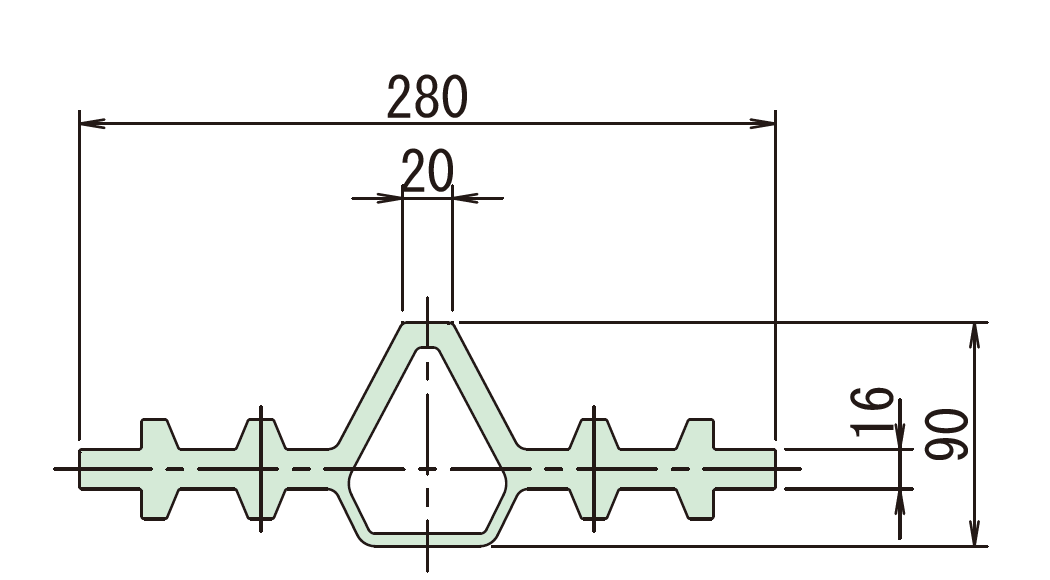

| 品種 | 280B | |||
| 形状寸法 |
|
形状変形量 (㎜) |
伸び量 | 60 |
| 沈下量 | 100 | |||
| 耐水圧(MPa) | 0.2 | |||
| 製品質量(kg/m) | 7.4 | |||
| 最小壁厚(㎜) | 300 | |||

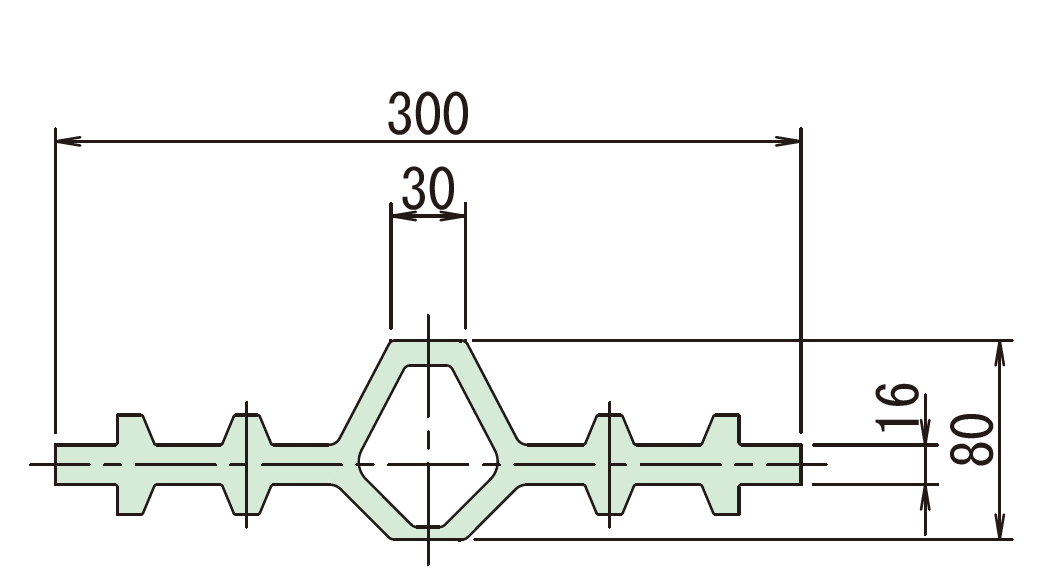

| 品種 | 300B | |||
| 形状寸法 |
|
形状変形量 (㎜) |
伸び量 | 60 |
| 沈下量 | 100 | |||
| 耐水圧(MPa) | 0.15 | |||
| 製品質量(kg/m) | 8.0 | |||
| 最小壁厚(㎜) | 300 | |||

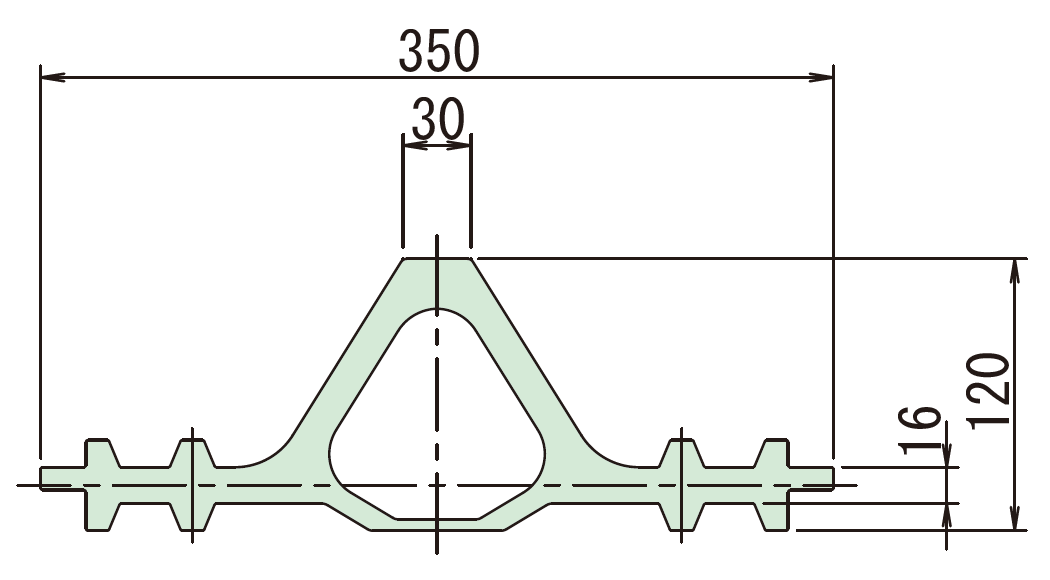

| 品種 | 350A | |||
| 形状寸法 |
|
形状変形量 (㎜) |
伸び量 | 100 |
| 沈下量 | 100 | |||
| 耐水圧(MPa) | 0.15 | |||
| 製品質量(kg/m) | 12.0 | |||
| 最小壁厚(㎜) | 400 | |||
■センターバルブ、センター片バルブ型

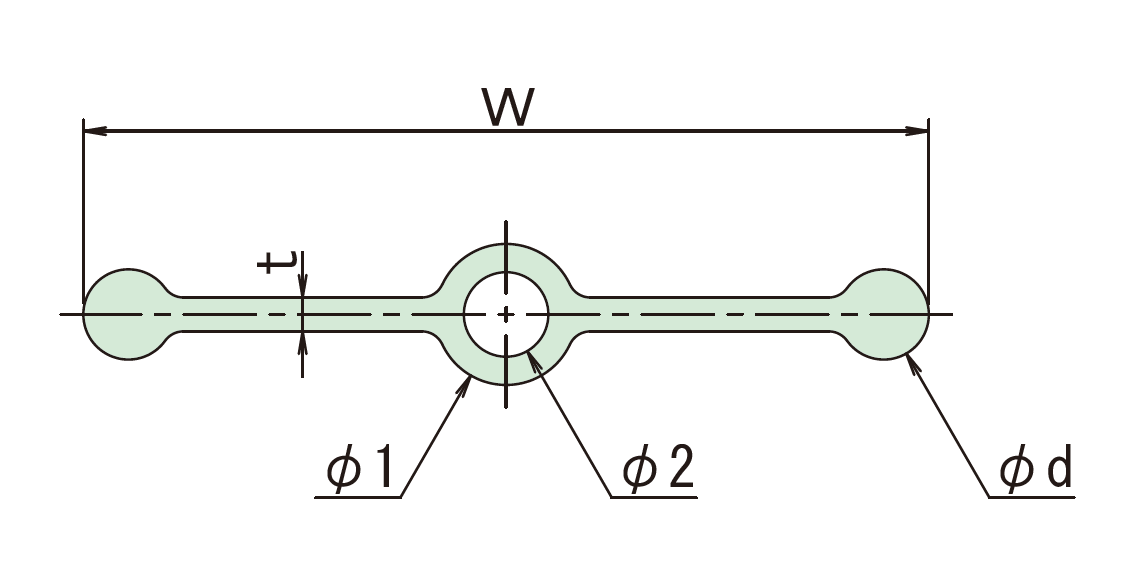

| 品種 | 150EA | 200EA | 230ED | 300EC | 300EA | |
| 形状寸法 |
|
|||||
| 形状変形量 (㎜) |
伸び量 | 15 | 15 | 20 | 15 | 25 |
| 沈下量 | 15 | 15 | 40 | 15 | 40 | |
| 耐水圧(MPa) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |
| 寸法 (mm) |
W | 150 | 200 | 230 | 300 | 300 |
| t | 6 | 6 | 10 | 8 | 12.5 | |
| Φ1 | 25 | 26 | 35 | 25 | 50 | |
| Φ2 | 15 | 13 | 23 | 15 | 25 | |
| Φd | 16 | 18 | 25 | 20 | 25 | |
| 製品質量(kg/m) | 1.5 | 2.1 | 3.5 | 3.3 | 5.8 | |
| 最小壁厚(㎜) | 150 | 200 | 250 | |||

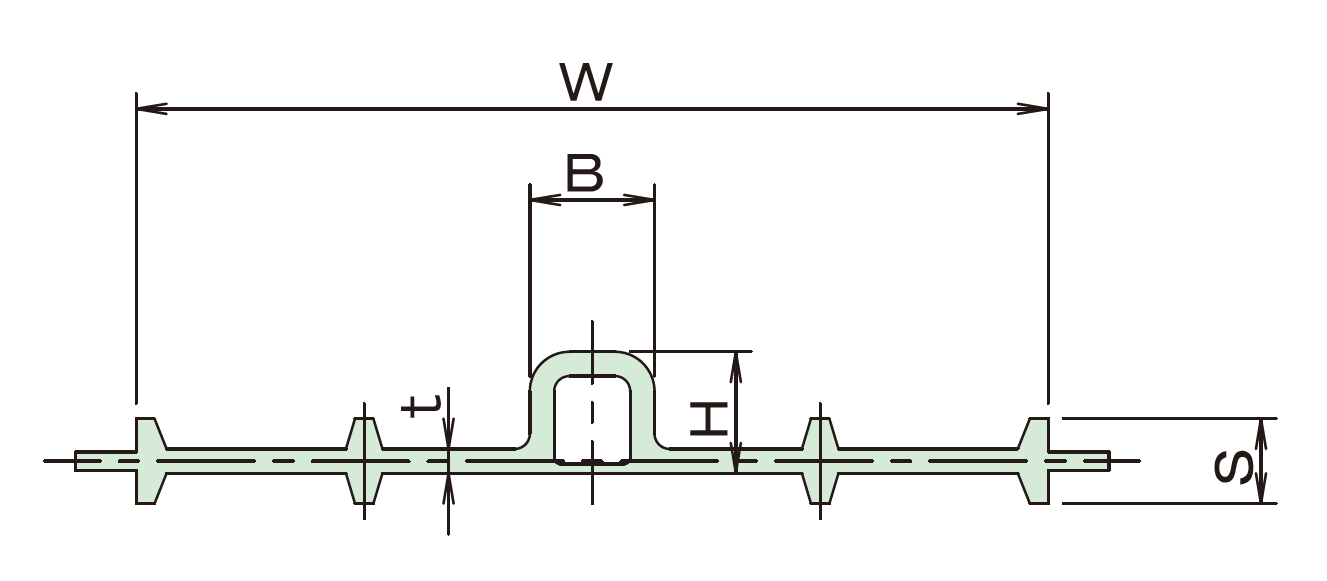

| 品種 | 300U | |||||
| 形状寸法 |
|
|||||
| 形状変形量 (㎜) |
伸び量 | 50 | ||||
| 沈下量 | 80 | |||||
| 耐水圧(MPa) | 0.15 | |||||
| 寸法 (mm) |
W | 300 | ||||
| t | 8 | |||||
| B | 41 | |||||
| H | 40 | |||||
| S | 28 | |||||
| 製品質量(kg/m) | 4.4 | |||||
| 最小壁厚(㎜) | 250 | |||||
注１：耐震タイプの止水板両端ヒレ部には固定用（締結用）の孔加工（500mmピッチ）が施されています。
注２：目地幅が30mmを超える場合は当社までご相談ください。
注２：目地幅が30mmを超える場合は当社までご相談ください。
材質にEPDMを用いた上水道タイプ、水膨張ゴムやブチルゴムを付加したタイプ等
標準規格外タイプも製作可能です。
詳細は当社までお問い合わせください。
