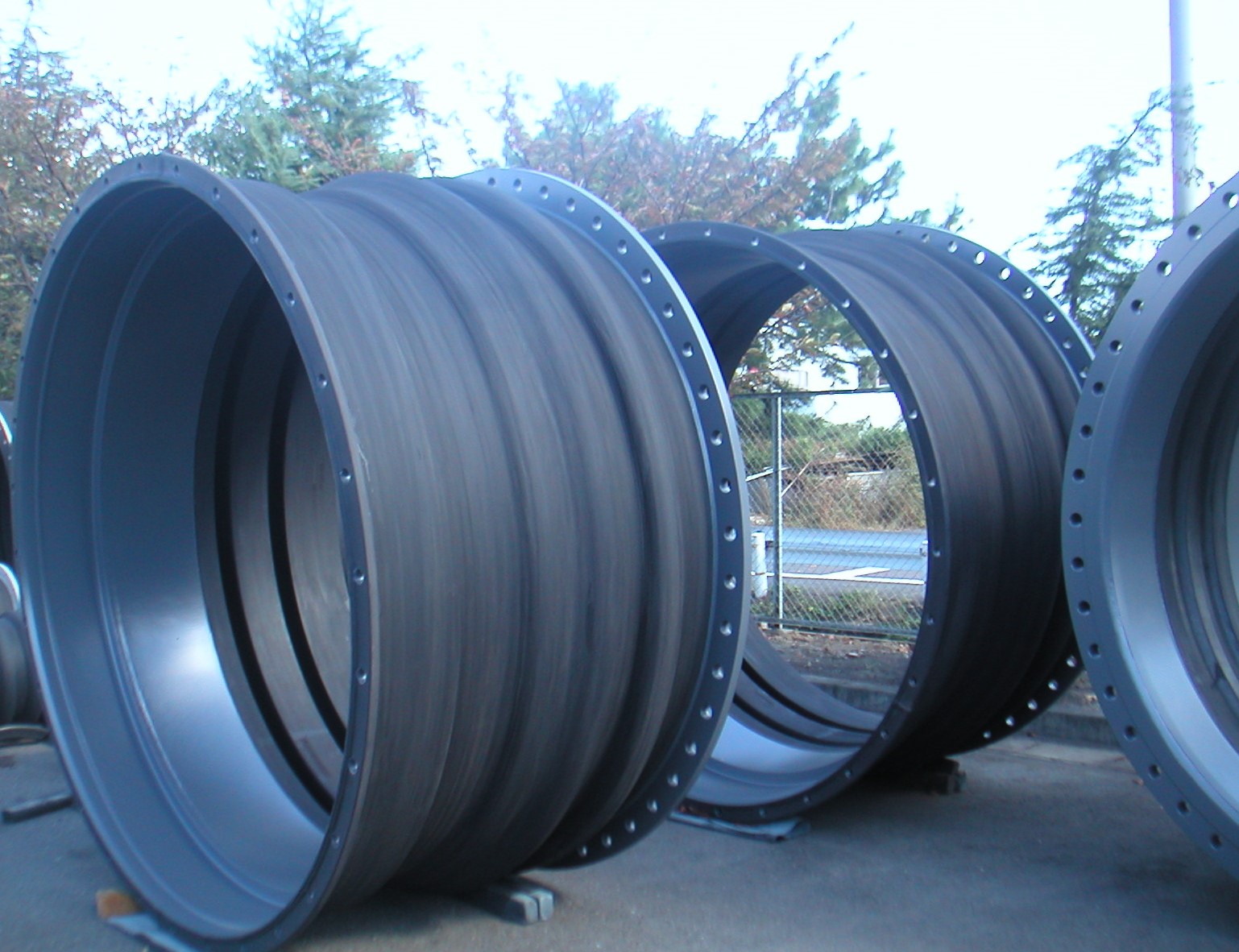

スーパージョイント
スーパージョイント

特長

  1. 優れた可撓性
  2. 優れた耐震性
  3. 優れた耐久性
  4. 優れた水密性

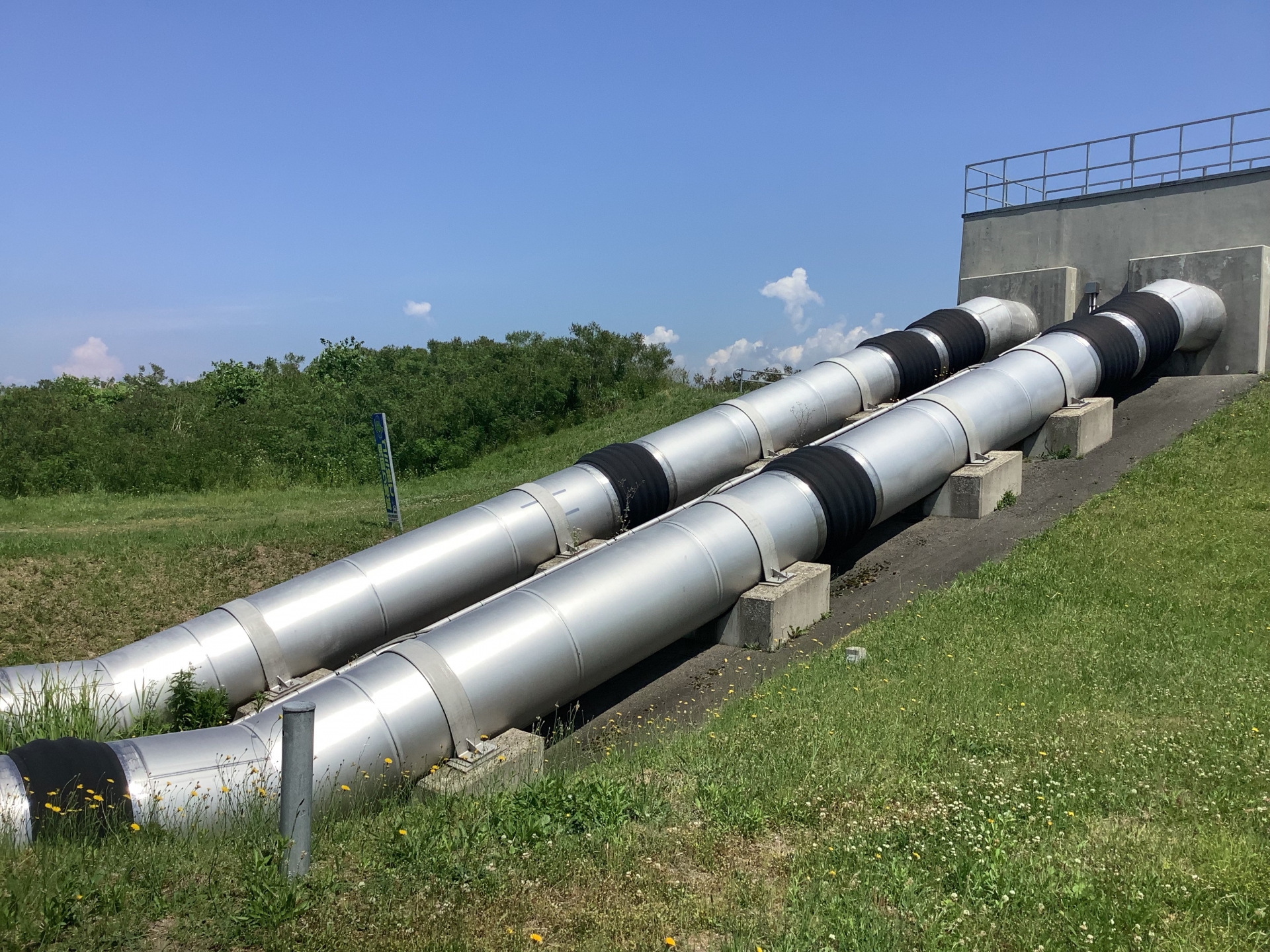

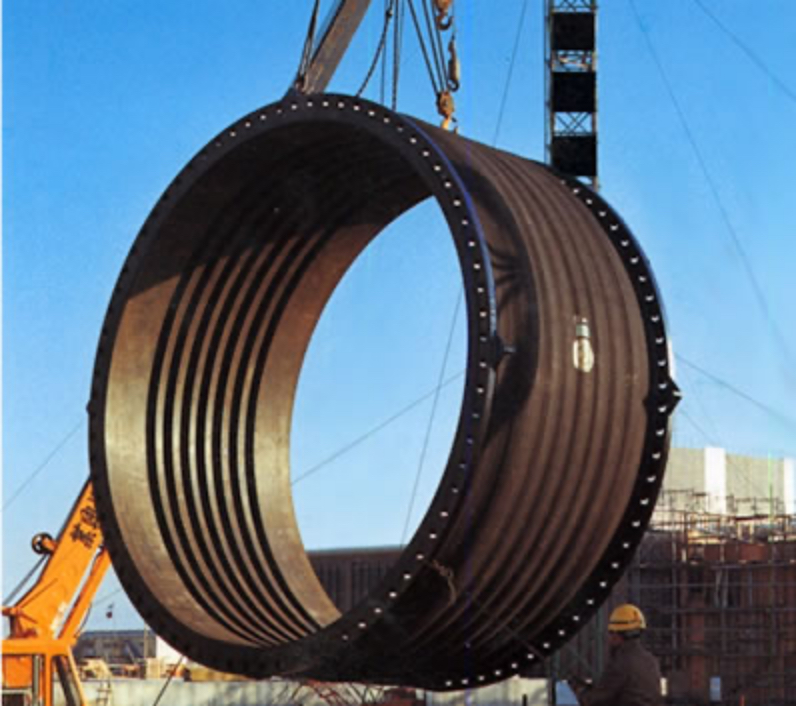

地盤沈下、温度変化、地震による地盤変動などに伴う管路の変位応力を軽減し、管路の安全性を高める目的で東京都水道局との共同研究で開発されたゴム製の伸縮可撓管で昭和37年以来、幾多の大地震を経験した中でその変位性能が評価され、最多の実績と最高の信頼をいただいております。

品種

内圧区分




偏心量

 低圧用 中圧用 高圧用

試験圧力(T.P)
0.50MPa
{5.0kgf/cm2}

常用圧力(W.P)
0.33MPa
{3.3kgf/cm2}

試験圧力(T.P)
0.75MPa
{7.5kgf/cm2}

常用圧力(W.P)
0.50MPa
{5.0kgf/cm2}

試験圧力(T.P)
1.5MPa
{15kgf/cm2}

常用圧力(W.P)
1.0MPa
{10kgf/cm2}
100mm用 SJ-K100L SJ-K100S SJ-K100H
200mm用 SJ-K200L SJ-K200S SJ-K200H
300mm用 SJ-K300L SJ-K300S SJ-K300H

（注）①常用圧力は水衝圧を含んだ内圧を示します。（静水圧＋水衝圧）

　　　②偏心量は単独変位時の許容値を示します。

　　　③偏心量が300mmを超える製品も製作可能で、400mm用、500mm用は準標準化しています。
偏心量が500mmを超える製品も特殊設計で対応可能で、偏心量2200mm用の実績があります。

構造

圧力

口径

 低圧用・中圧用 高圧用 使用材料
Φ500

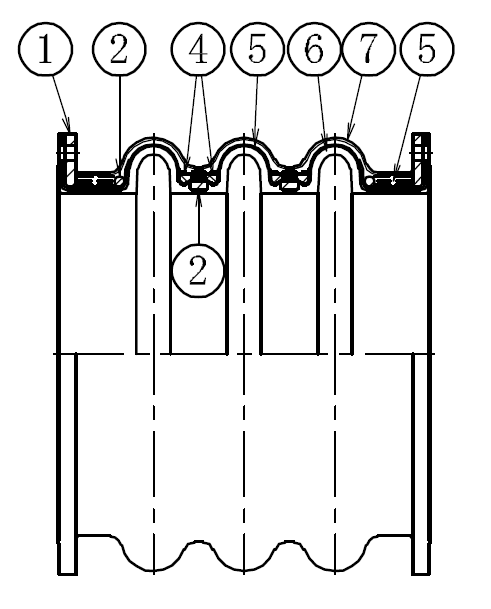

以下		 スーパージョイント 図面

※1　※2
  1. 口金
    一般構造用圧延鋼材
    (JIS G 3101 SS400)
  2. 補強リング
    (JIS G 3101 SS400)
    機械構造用炭素鋼鋼管
    (JIS G 3445 STKM)
  3. 補強ワイヤー
    (JIS G 3532 SWM)
  4. 補強ワイヤー
    (JIS G 3506 SWRH)
  5. 補強コード（合成繊維）
  6. 内面内層ゴム（合成ゴム）
  7. 外被ゴム（合成ゴム）
Φ600
以上

Φ1350

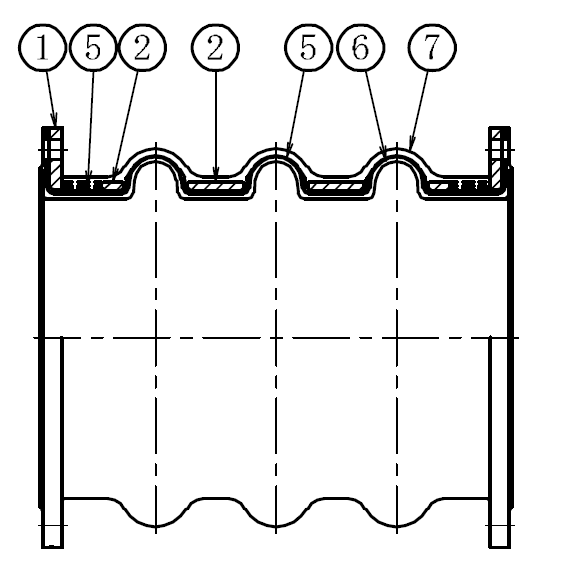

以下		 スーパージョイント 図面

※1　※2

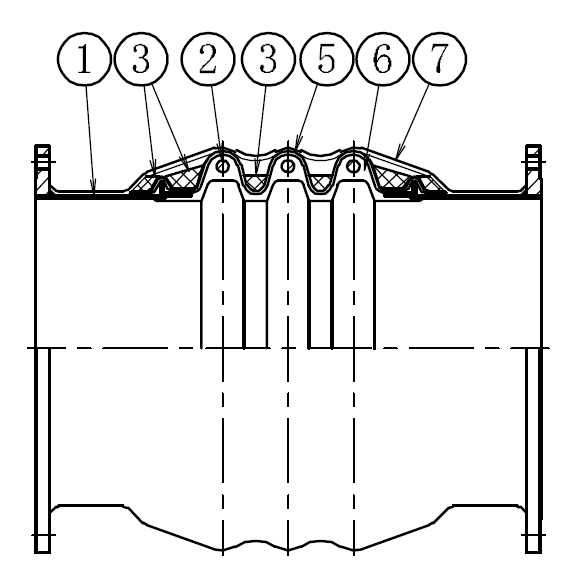

 スーパージョイント 図面

※3
Φ1500

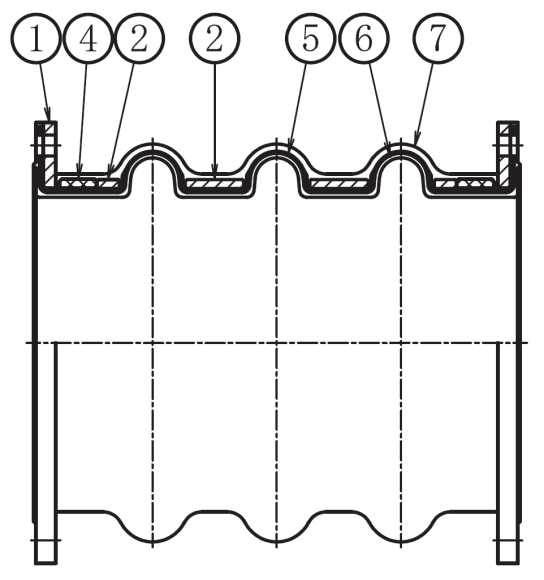

以上		 スーパージョイント 図面

※1　※2

図面をクリックすると大きく表示されます
※1　パッキン不要
※2　GFフランジ対応についてカタログ30ページ参照
※3　接続相手フランジに応じて別途パッキンをご用意ください
